給水排水系統的組成

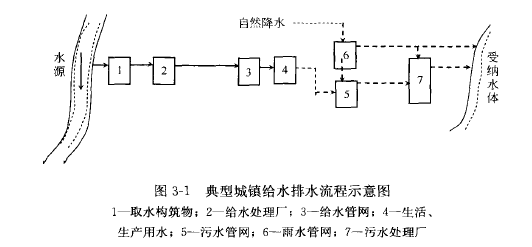

給水排水管網系統是給水排水系統的組成部分。為便于理解給水排水管網系統在整個給水排水系統中的位置和作用，首先簡單介紹一下城鎮給水排水系統的組成。給水排水系統是指提供人們生活、生產用水和排除污（廢）水及雨水的設施總稱，包括從水源、取水、給水處理、污（廢）水處理、給水管網、排水管網等。圖1 表示給水排水系統的流程。圖中實線表示給水流程，虛線表示排水流程。

按圖所示，取水構筑物1 自水源取水，通過水源泵站1( 或稱→級泵站，常與取水構筑物建在一起）送至給水處理廠2 。經處理合格后的水，通過供水泵站2 （或稱二級泵站，通常與給水處理設施建在一起）送至城市給水管網3 ，供居民生活和生產使用（其中還包括消防用水、市政用水、公共設施用水等）。人們生活和生產使用后的污水（廢水）流至城市污水管網5 。經污水管網收集的污水流至污水處理廠70 污水經處理合格后排入受納水體，或再作處理，重復利用。另外，自然降水（包括雨水和冰雪融化水）經雨水管網收集后，或直接排入受納水體，或部分雨水流至污水處理廠與污水（廢水）淚合，經處理合格后排入受納水體，或再作處理，重復利用。
